Kranendonk
Ruimte voor hightech robotica
Kranendonk is een hightech producent van gerobotiseerde productielijnen voor zware stalen constructies. Vanuit Tiel ontwikkelt het bedrijf volledig in eigen beheer robotinstallaties voor onder andere de scheepsbouw en offshore-industrie. De groei van het bedrijf en de toenemende schaal van deze installaties stelden door de jaren heen steeds nieuwe eisen aan de huisvestiging. JCVANKESSEL Bouw realiseerde daarom in verschillende fases het bedrijfspand op bedrijventerrein Medel.
Uitbreiding voor verdere groei (2017)
Slechts twee jaar na de realisatie van het bedrijfspand ontstond de behoefte aan extra productieruimte. Met name de toenemende afmetingen van de robotlijnen vroegen om een assemblagehal van een geheel andere schaal. In 2017 verzorgde JCVANKESSEL Bouw daarom de engineering en realisatie een omvangrijke uitbreiding naast het bestaande pand.
De nieuwe assemblagehal is 80 meter lang en 40 meter breed en bereikt een hoogte van maar liefst 25 meter. De hal heeft een gebruiksoppervlakte van 3.173 m² en is volledig afgestemd op het productieproces van Kranendonk. Grote vrije overspanningen maken het mogelijk om omvangrijke installaties efficiënt te assembleren en te verplaatsen.

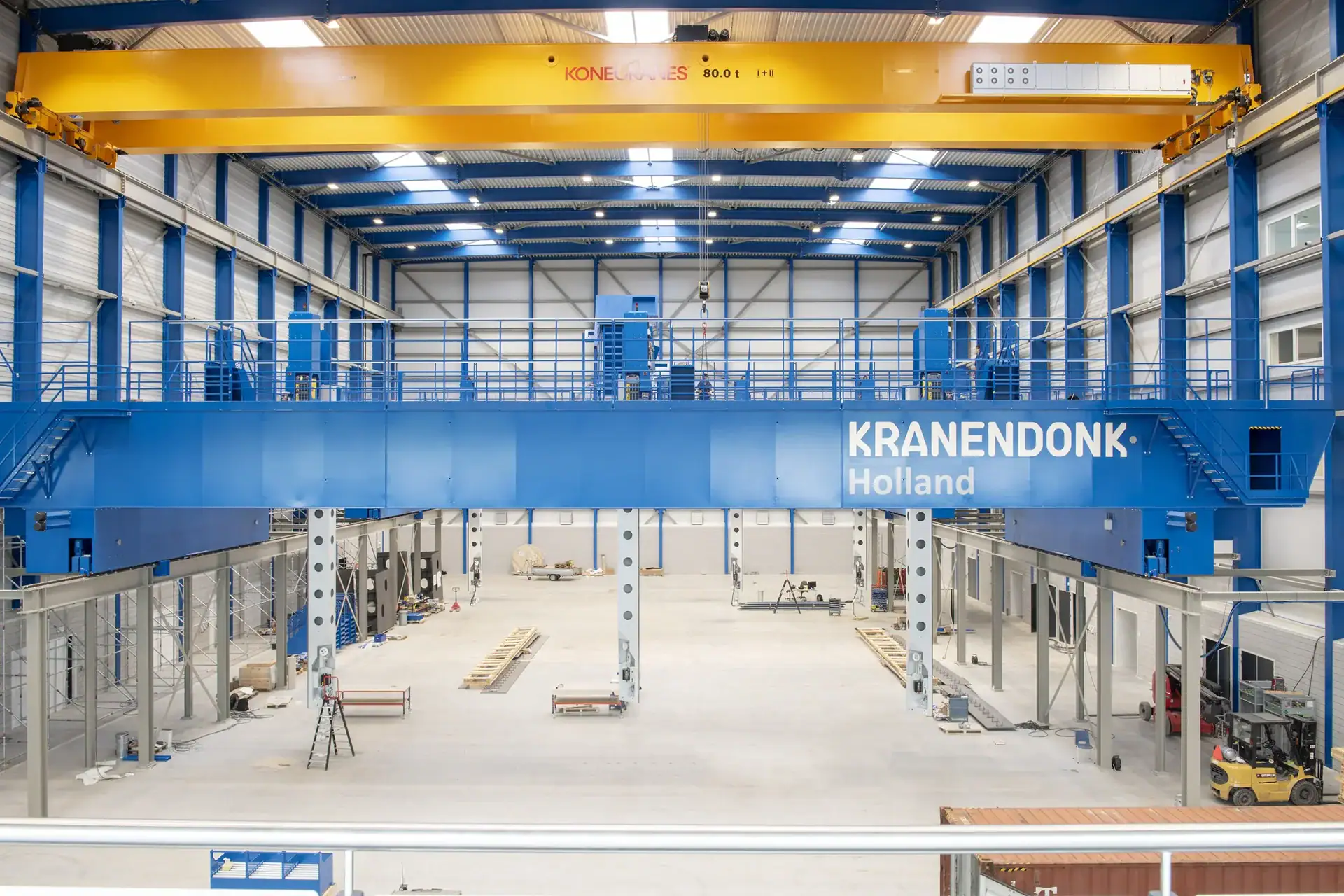

In de constructie zijn zware kraanbanen geïntegreerd met een overspanning van 40 meter. Deze zijn uitgerust met dubbele loopkatten van elk 40 ton, waardoor per kraanbaan lasten tot 80 ton kunnen worden verplaatst. De omvang en capaciteit van de kraanbanen stelden hoge eisen aan de draagconstructie en stabiliteit van het gebouw.
Aan de assemblagehal is een driedelig kantoorvolume toegevoegd. Dit gedeelte bestaat uit drie verdiepingen met een totaal gebruiksoppervlakte van 1.025 m², aangevuld met een royaal balkon van 125 m². Samen met de assemblagehal omvat de uitbreiding 4.323 m² gebruiksoppervlakte.

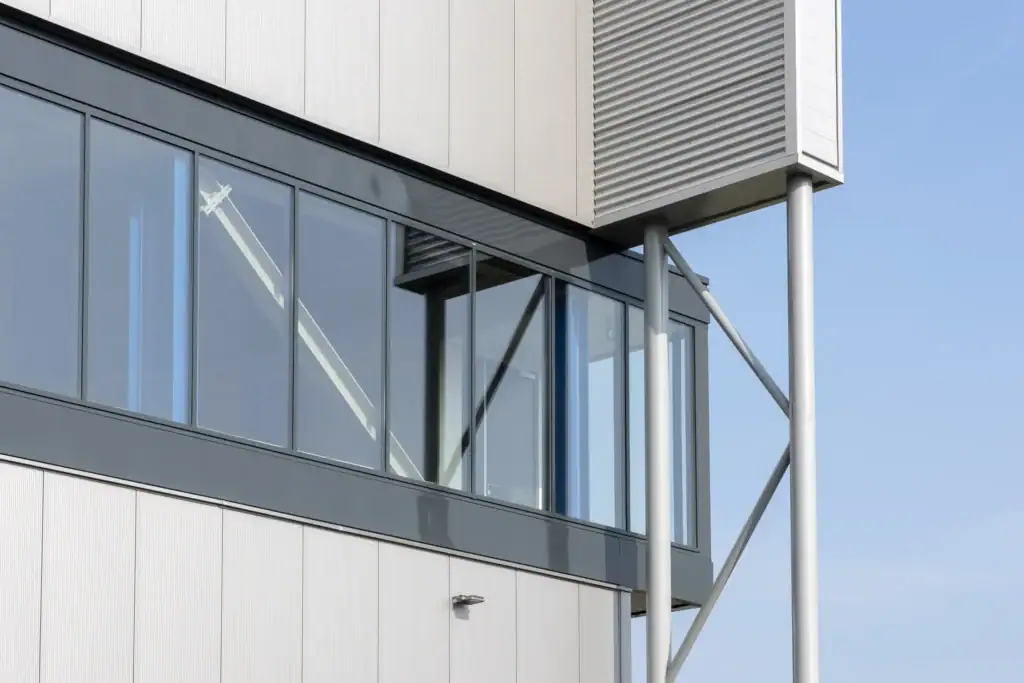

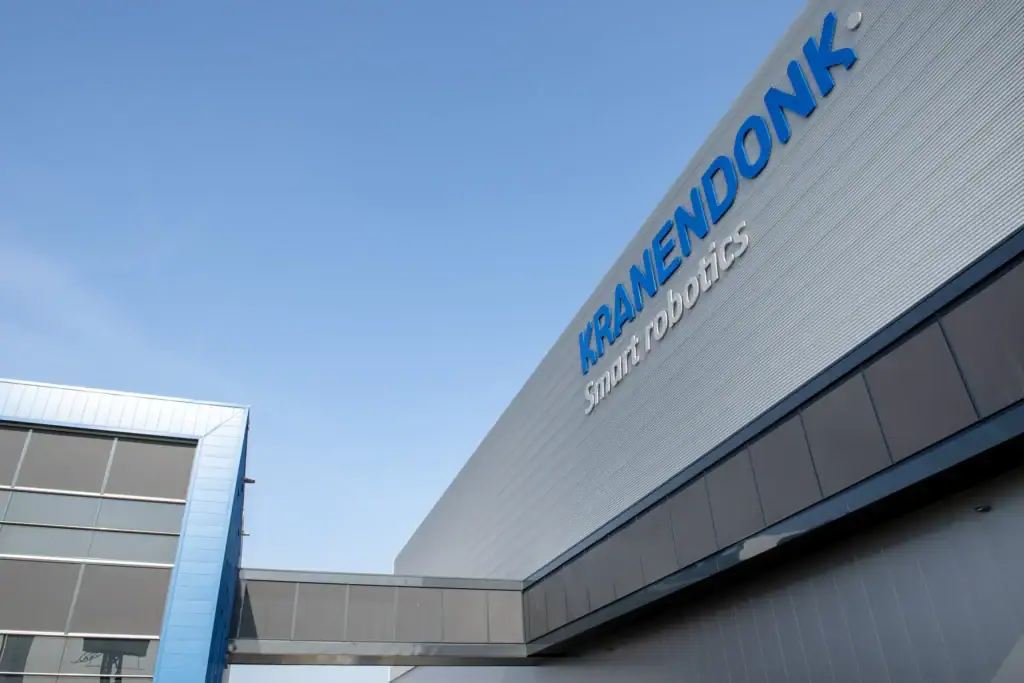

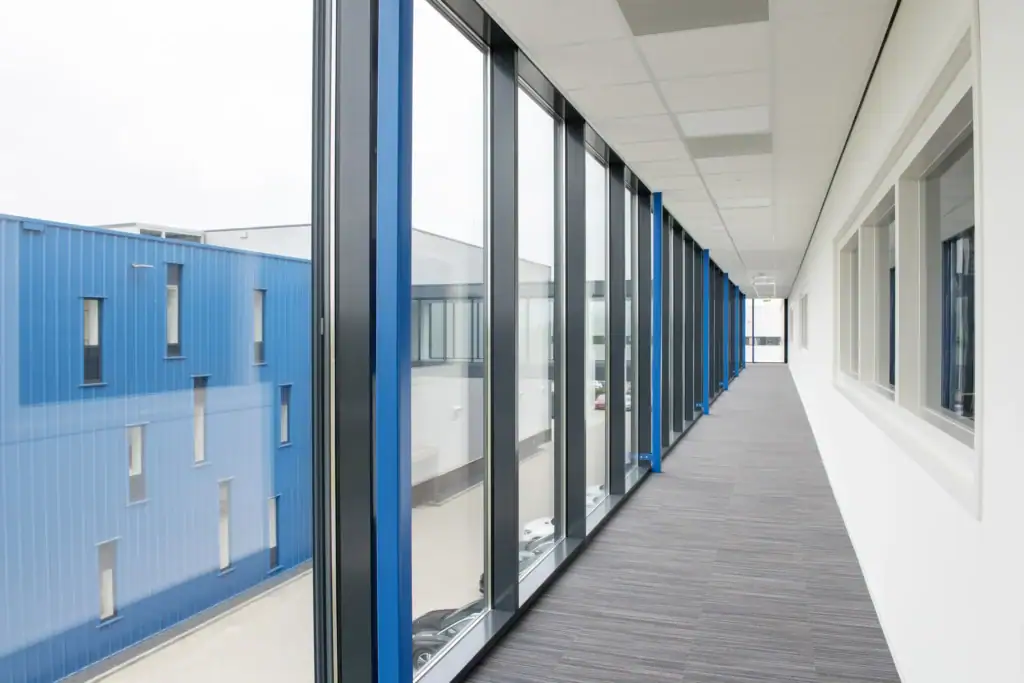

Bijzonder is de verbinding met het bestaande bedrijfspand uit 2015. Een glazen verbindingsbrug loopt van de tweede verdieping van het bestaande gebouw naar de eerste verdieping van de uitbreiding. De brug zorgt niet alleen voor een praktische verbinding tussen beide bouwdelen, maar is ook meegenomen in het ontwerp van JCVANKESSEL Architectuur voor het gevelbeeld van de uitbreiding. Zo sluiten het bestaande pand en de nieuwbouw zowel functioneel als visueel op elkaar aan.
De basis van het huidige bedrijfspand (2015)

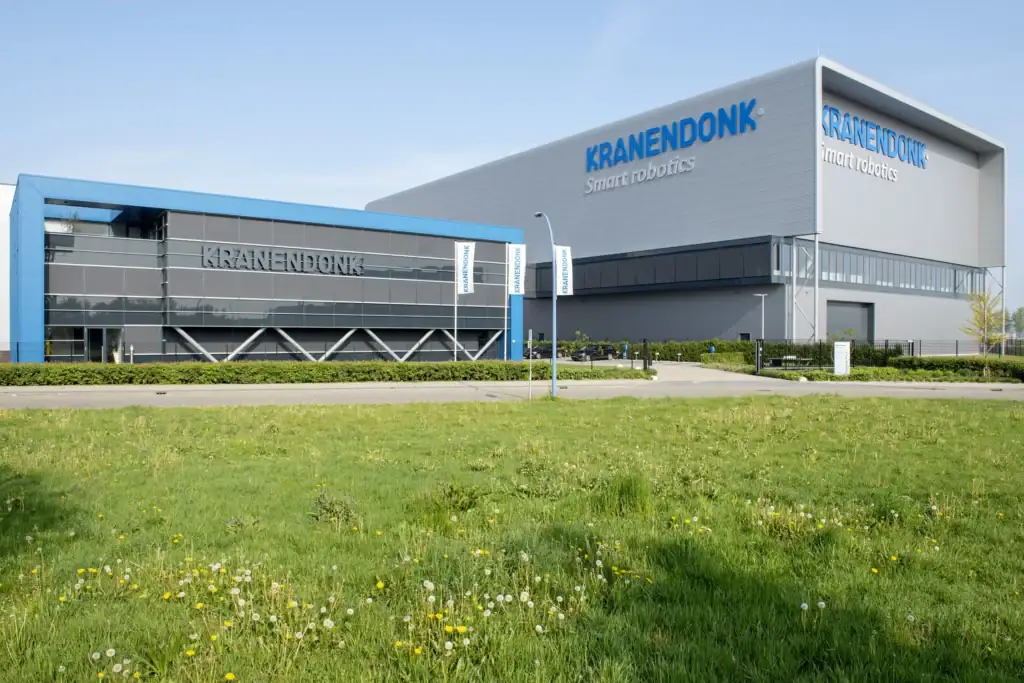

De basis voor het huidige complex werd in 2015 gelegd, toen JCVANKESSEL Bouw het nieuwe bedrijfspand voor Kranendonk realiseerde. Het gebouw heeft een gebruikersoppervlakte van 3.471 m², waarvan 1.896 m² bestaat uit industriegedeelte, 1.423 m² uit kantoorruimte en 152 m² uit kantine.
Centraal in het gebouw staat de hoge productiehal, met aan de oostzijde het drie verdiepingen hoge kantoorgedeelte en aan de andere zijde de lage hal met magazijn- en testruimtes. De hoge hal vormt daarmee het hart van het pand en is voorzien van twee kraanbanen met in totaal vier kranen, ieder met een hijsvermogen van 6,3 ton. De vloer is berekend op een belasting van 5.000 kg per m² en de nok van de hal ligt op ruim 13 meter hoogte. De volledige hal beschikt over vloerverwarming, verdeeld over acht verdelers die zijn weggewerkt in inbouwkasten.

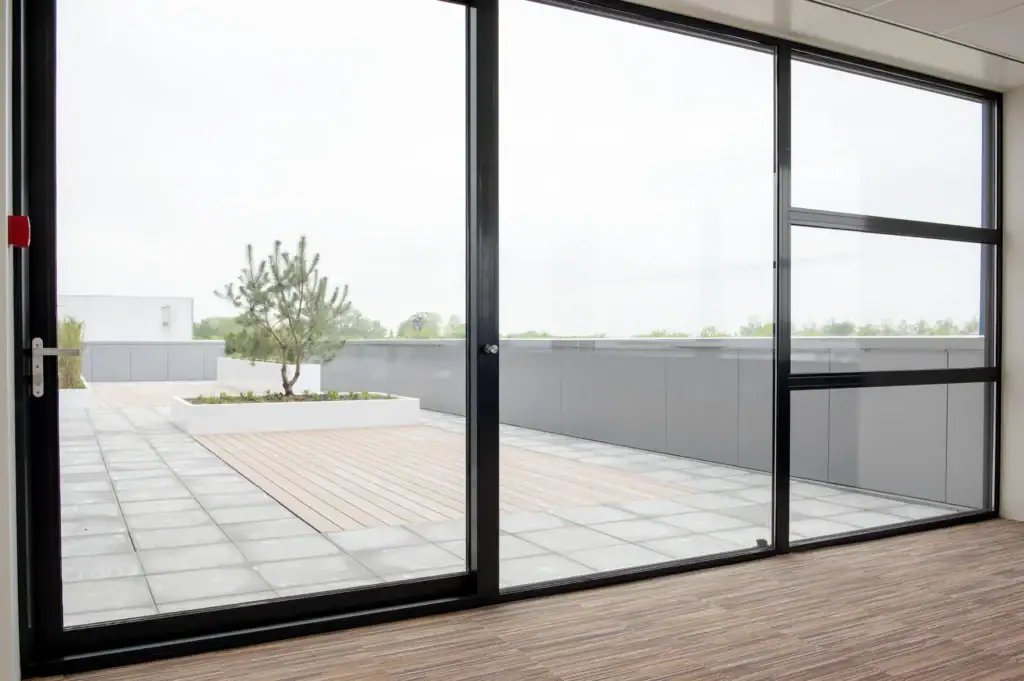

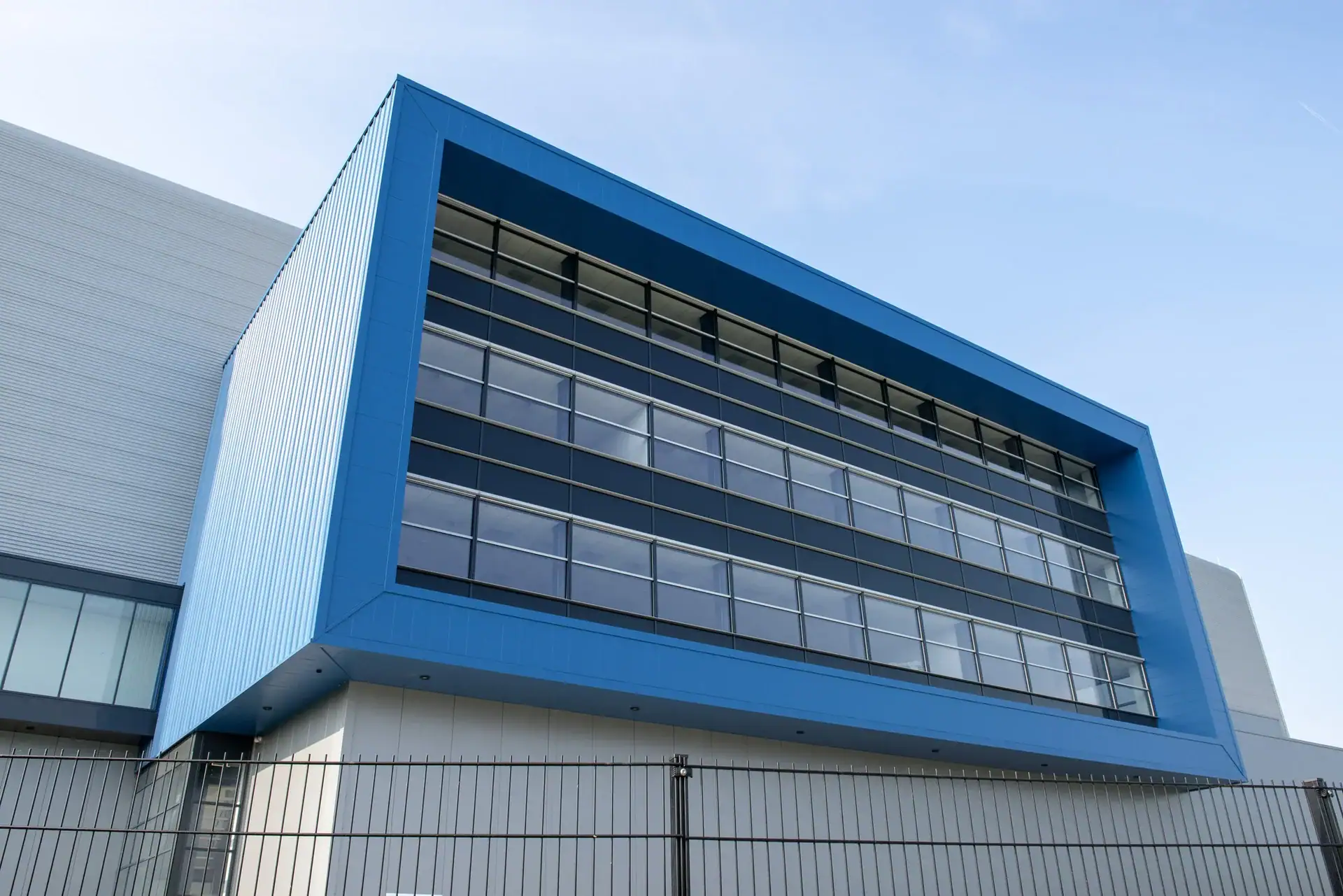

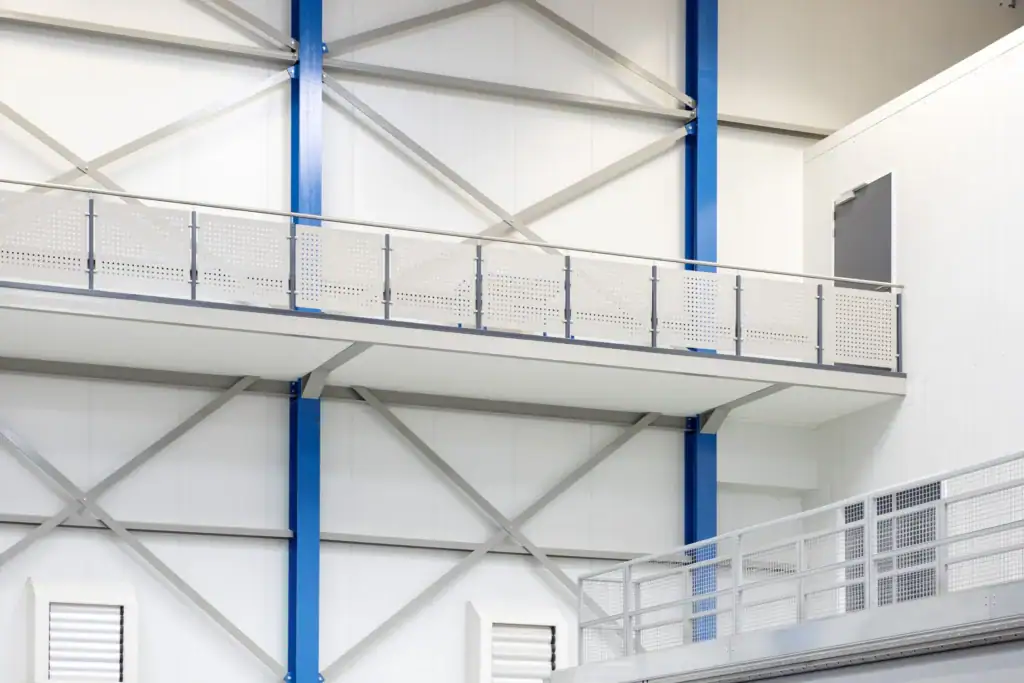

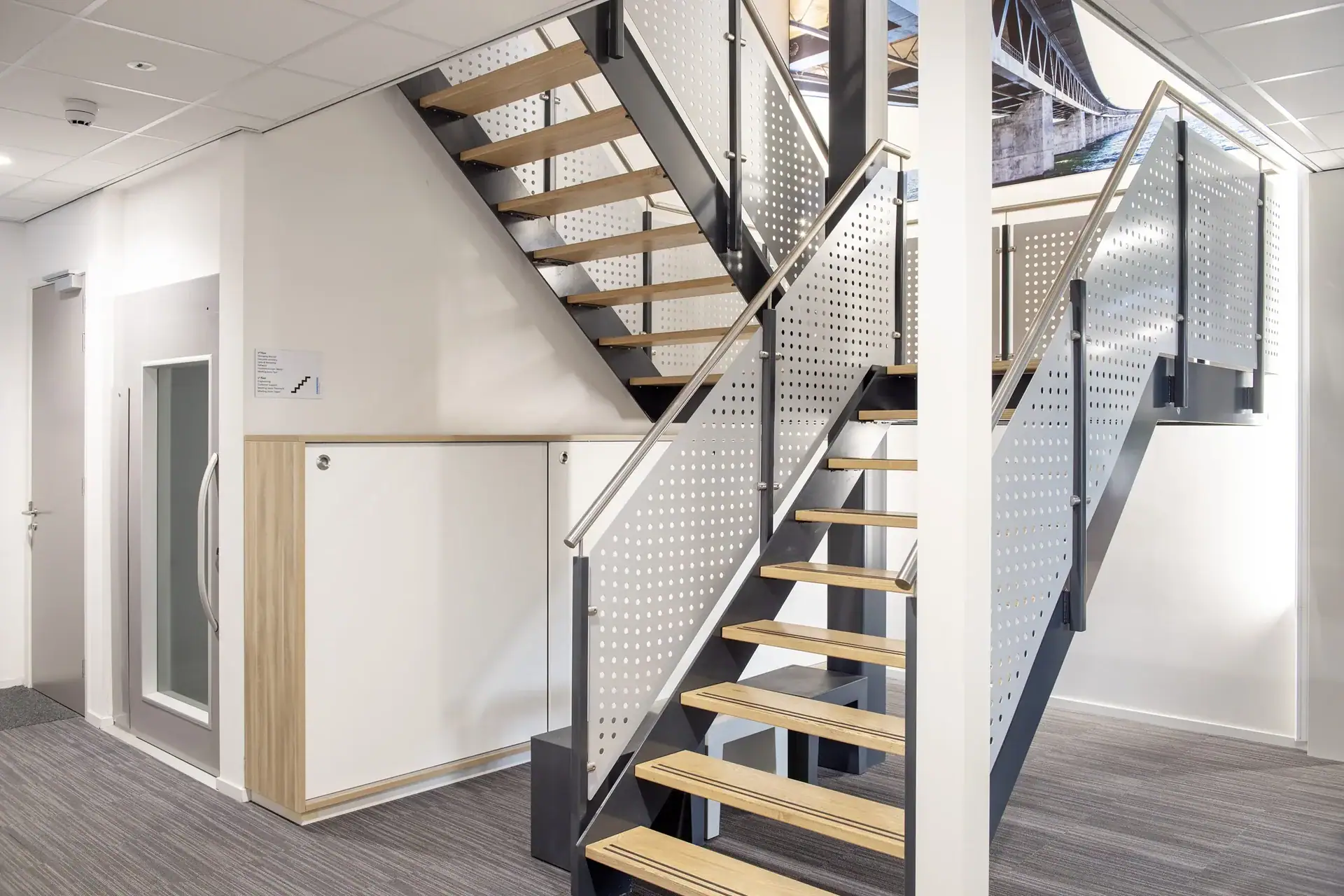

Het drie verdiepingen hoge kantoorgedeelte beschikt over een lift en een inpandig balkon. Op de derde verdieping bevindt zich een loopbordes dat vanaf acht meter hoogte uitzicht biedt over de werkzaamheden in de hoge hal. Een brandwerende wand zorgt voor de noodzakelijke scheiding tussen het kantoor en de productiehal. Grote lichtstraten in het dak brengen veel natuurlijk licht de hal in. Ook in de zijgevel zijn ramen op verschillende hoogtes aangebracht, wat zorgt voor een speels gevelbeeld.

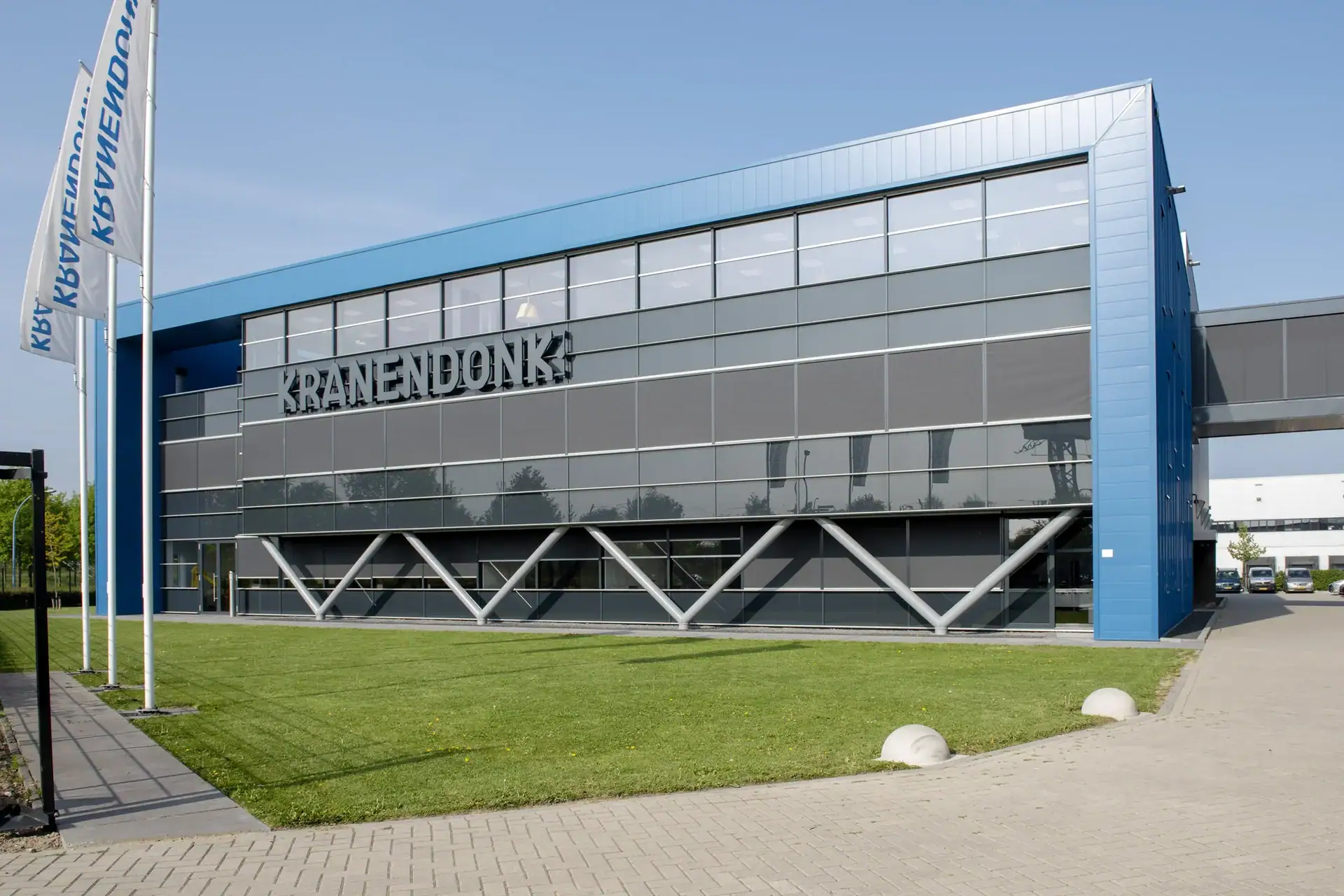

Opvallend aan het gebouw is de gevelconstructie met diagonale buizen aan de buitenzijde. Deze hebben niet alleen een bepalend, maar ook een constructieve functie en zijn volgestort met beton om aan de constructieve en brandwerende eisen te voldoen. Entropal Aluminiumbouwers verzorgde de vliesgevel van het gebouw.
Aan de andere zijde van de hoge hal bevind zich de lage hal. Op de begane grond zijn hier een magazijn en verschillende testruimtes ondergebracht, met daarboven een groot magazijn. Ook deze hal is voorzien van een kraan. De aansluiting tussen de hoge en lage hal vroeg tijdens de uitvoering om extra aandacht. De gevelpanelen van de hoge hal lopen door langs het dak van de lage hal en zijn plaatselijk ingezaagd om de dakbedekking hierop aan te laten sluiten. Zo kan een zorgvuldige en waterdichte aansluiting tussen beide bouwdelen worden gerealiseerd.
Ook voor de technische installaties en specifieke functies binnen het gebouw is maatwerk toegepast. De luchtbehandelingsinstallaties staan op een speciaal frame op het dak en zijn voorzien van een beschermende ombouw die aan twee zijden open is voor voldoende ventilatie. Daarnaast beschikt het gebouw over een archiefkluis met 214 mm dikke kalkzandstenen wanden en een brandwerendheid van 180 minuten. Op wens van de opdrachtgever zijn kabels in de wanden weggewerkt. Zo zijn constructie, techniek en afwerking in het gehele bedrijfspand zorgvuldig op elkaar afgestemd.
